恒温恒湿实验室方案的设计要点及设计规划要点解析

恒温恒湿实验室如何设计更合理？

一、恒温恒湿实验室方案概述

恒温恒湿实验室是采用一些特殊设备和技术方法，使其室内温度和湿度达到标准大气要求，进行湿度控制和检测的实验室。 恒温恒湿实验室是生产企业进行产品质量检验和商品质量检验的基础设施。 恒温恒湿实验室广泛应用于棉纺、毛纺、化纤、造纸、包装、烟草生产企业及质检、纤维检验等部门。 根据ISO和GB的相关标准，纺织品、纺织原料、纸张、纸制品和纸箱等商品的实物检验必须在标准大气条件下进行。 纺织品及纺织原料检验的标准气氛符合国家和国际标准，温度为20±2℃实验室用恒温恒湿机，相对湿度为65%±2%。 相对湿度 50%±2%。 恒温恒湿实验室除常规恒温恒湿外，还有低温5-18℃、高温30-80℃、相对湿度要求小于40%RH等特殊要求，相对湿度高于80%RH等高湿度恒温恒湿实验室。

二、方案设计要点

实验室总体规划涉及的范围很广，必须考虑以下要求：施工、水电、空调、实验室用户等专业技术人员必须参与规划。

一、设计目的：

为实验室设备创造一个既能保证其稳定可靠运行，又能满足用户要求和工作人员身心健康的工作场所。

2、总体设计：

综合考虑各专业之间的关系，严格协调，做到不漏不碰。

3、具体设计：

采用国内外先进技术，选用先进、高性价比、合理的环保设备和材料，融入人性化的设计理念。

恒温恒湿实验室总体设计规划要点：

(1)温湿度控制范围；

(2)温湿度控制精度；

(3) 洁净度要求；

(4) 光照要求；

(5)设备的热湿范围；

(6)空调送风和回风方式；

(7)气压平衡措施；

(8) 引入新鲜空气的必要性；

(9)系统排气的必要性；

(10)保温措施；

（十一）设施、动力配置；

(12)静电、振动和噪声；

(13) 设备用房和空调房；

(14)进出通道和更衣缓冲区的布置；

(15) 足够的维修空间；

(16) 室内净高和楼面荷载；

(十七)公害、污染及灾害防治；

(18) 安装和运行成本的计量；

(19)审美要求；

(20) 安装费用及工期控制；

(21) 营运成本；

(22)可维护性和灵活性等因素。

三、恒温恒湿实验室运行特点

1、恒温恒湿实验室采用直接蒸发式独立恒温恒湿空调系统，具有系统简单、调整容易、操作方便、节能等优点。 在工程设计中，应根据实验室对温湿度精度的要求合理选择系统，尽可能详细地计算房间的负荷酒窖恒温恒湿机，选择与之相匹配的恒温恒湿机组。

2、为满足室内恒温恒湿精度要求，恒温恒湿的空调房间换气次数大。 根据经验，在±2℃的恒温室内，换气次数约为10～15次/h； ±1℃恒温室，换气次数约15-20次/h； ±0.5℃恒温室换气次数约>20次/h； ±0.2℃恒温室换气次数约>30次/h；

3、气流组织的设计也是影响恒温室精度的主要因素之一。 高精度恒温恒湿室气流组织设计应考虑以下原则：合理的气流组织过程，充分发挥送风送风的制冷或制热作用； 稳定均匀的温度场，保证气流到达工作区时，其平均温度与工作区温度之差不超过允许的温度波动值； 气流到达工作区时，其流速约为0.25m/s。 ±2℃、±1℃高精度恒温恒湿实验室，采用全孔板和局部孔板送风，下部均匀回风，效果更佳。

4、在恒温恒湿实验室的建设中，其保温和气密性也是非常关键的； 保温、密闭性好的实验室具有节约能源、提高温湿度精度、降低运行成本等优点。

4、恒温恒湿实验室组成

高精度恒温恒湿实验室系统主要应用于纺织品检测系统、纸张检测、计量校准、涂料检测、包装检测、精密机械加工、三坐标检测、科研机构等作为质量控制的要求要求越来越严格，对恒温恒湿环境的要求越来越高，应用领域也越来越广。

1、实验室装修：

要求严格的隔热和防潮性能。 建议实验室四立面采用彩钢复合板（为满足防火要求，一般采用岩棉彩钢板。但岩棉保温性能较差，最好重新施工在岩棉彩钢板外封一层酚醛铝箔保温板，增加外墙保温性能，可有效节能降耗）。 为保证气密性，顶面用彩钢板密封，顶面用酚醛铝箔板密封保温，地面用酚醛保温板做保温、防潮处理; 透视窗要求采用双层中空玻璃窗。

2、实验室空调

实验室空调是温湿度控制的心脏，要求精度高，故障率低。 因此，需要空调能够调节制冷量。 目前市场上有两种方式：变频调节和冷冻水调节。

变频调节：其实就是通过改变电源的性质来改变压缩机的功率，使压缩机能够在低负荷或过载的情况下工作，同时调节制冷系统的节流量，所以必须添加很多繁琐的链接，而且每个链接都必须完美匹配，否则会出现失败。 现实也确实如此，失败率非常高。

冷冻水机组：以7℃左右的冷水为冷源，通过电动阀的开闭来控制水流量，从而轻松控制冷量，电动阀结构简单如家用水龙头，所以故障率几乎为零，控制效果最稳定。 通过合理计算房间的热湿负荷和空气露点来匹配风量、制冷量、制热量、加湿量，各部件无级调节由PLC控制，灵敏度高、性能好的传感器选择线性度以实现温度 ± ± 0.5°C，湿度 ±2%。 这种方式需要根据每个实验室的实际面积和负荷进行计算和匹配，所以没有标准的成型单元，都是定制加工类型。 一般通过组合空调箱的组合比实现，缺点是占地面积大，整个系统稳定性差，系统维护复杂，维修难度大出现问题后。

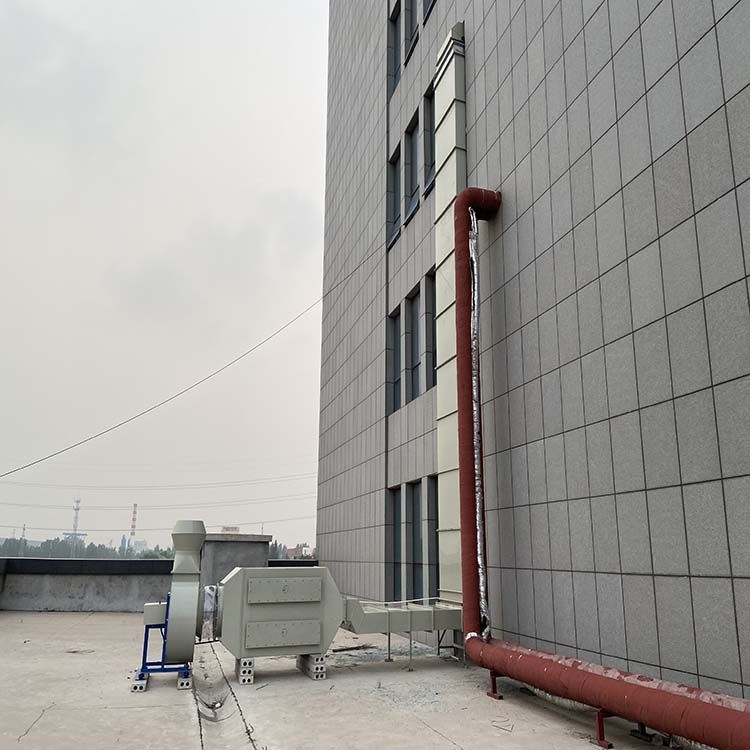

3、通风法

通风方式经历了几个历史阶段，从最初的底部出风，到上部自然送风，到上部散流器送风，到最先进的上部风管+微孔吊顶送风，再到下层回风方法，整个实验室送风柔和均匀，温湿度控制非常稳定。

4、新风系统

新风系统的首要作用是为工作人员提供生理新风。 它还有助于实验室温度和湿度的稳定性。 也是必不可少的设备：为了使实验室不受外界干扰恒温恒湿机/a>，必须提供新鲜空气，使实验室内气压保持正压，使外界空气无法进入实验室，保证实验室的温度和湿度。实验室全年稳定。

2、高精度恒温恒湿实验室空调对风量要求较高。 理论上，风量越大，送风的焓差越小，温湿度越均匀； 但风量越大恒温恒湿空调，除湿能力越小实验室用恒温恒湿机，甚至完全失去。 因此，高精度恒温恒湿空调要求除湿量尽可能大。 风量，风量的设计非常严格，而普通机房对空调的要求相对较低。

3、高精度恒温恒湿实验室空调，要求制热能力、制冷能力、加湿能力、除湿能力可调。 由于精度要求，高精度恒温恒湿实验室空调需要制热能力、制冷能力、加湿能力、除湿能力。 可调节的。

(1)加热，根据温差，采用多段加热方式进行调节。 温差较小时，只开启第一段加热。 当温差稍大时，同时开启第1、2段加热。 2、3档加热；

(2)加湿采用比例加湿方式，根据湿度差控制加湿量；

(3)制冷除湿的调节，有以下三种调节方法：

①第一代调节方式采用多级制冷，一般用于大功率设备，主要用于温度调节，对湿度调节影响不大。

②第二代调节方式采用变频制冷，制冷量可从50%到100%无级调节。 这个调节范围足以解决温湿度稳定性问题。 应用于高精度恒温恒湿实验室空调，效果显着。 但由于控制需要，需要增加很多辅助控制环节，配件必须紧密配合。 某个环节出现轻微故障，可能会引发连锁反应，导致压缩机等重要部件损坏。

③ 第三代调节方式冷冻水式制冷方式，以冷冻水（按一般中央空调水温设计）为冷源，盘管运行的普通冷水为7°左右C、电脑主板控制水阀的开度，轻松实现制冷量从0%到100%的无级调节。 而且，整体式阀门结构简单如家用水龙头，使用寿命非常长。 但是，它的设备需要大量的维护，出现问题后很难修复。 建议尽量避免使用。
