暖通空调基本概念：
采暖（采暖）通风与空调工程（HVAC）的三大任务：
舒适生活——打造七维空间（室内环境）
温度：冷热；
湿度：干噪声和湿度； 新鲜度：氧气和二氧化碳；
清洁度：粉尘和VOC、人员、大气、家具和装修速度：风速和吹感；
安静：噪声振动；
梯度：温度场的均匀性。
生命安全系统（火灾逃生通道安全辅助系统）防烟系统：楼梯间、前室、避难层、分安全区； 排烟系统：走道、机房生产安全：粉尘、粉尘、湿气、热气、烟雾、有毒有害气体； 特种设备环境：IT机房、冷冻施工。
暖通三材三电设备：
水往低处流->水往高处流->加水泵（耗电1000℃）
高温向低温传热->低温向高温传热->加压缩机->热泵（耗电）。
变频多线：
多线系统结构：
有一个问题：
多联系统最大只能做到48马力（制冷量120kW），建筑面积负担约1100m²，不能满足大型工程的要求水冷恒温恒湿空调机组，也不能满足大型-太空建筑。
只能降温（辅助除湿）和升温水冷恒温恒湿空调机组，无法实现更多功能。
氟利昂（制冷剂）受其压力驱动，作用半径有限，服务距离不够长。
问题解决：引入一种新的能源载体：水。
三大物质：
空气（风 - 流动的空气）
氟利昂（制冷剂）；
水-能量传输介质 高温热水、蒸汽：90℃、130℃、200℃；
冷冻水：7℃、12℃； 冷却水：32℃、37℃；
冰（雪霜）：0°C。
三大动力设备：
风扇：驱动空气； 水泵：驱动水循环； 压缩机：驱动氟利昂。
三大物质能量交换图：
四种空调主机简化示意图：
空调系统：
冷水机组：水冷离心（螺杆式）、风冷螺杆式、蒸汽吸收式溴化锂、直燃吸收式溴化锂；
热泵机组：风冷螺杆式、地源热泵、水源热泵；
锅炉：热水锅炉、蒸汽锅炉、电锅炉（需蓄热）；
冷却塔：开式、闭式、横流、逆流；
水泵：卧式、立式、端吸、双吸；
空调末端设备：风机盘管、柜式空调机组、组合式空调机组、冷辐射板。
水泵等典型设备：
小型分散式中央空调系统及设备：
变频多联系统、分体空调、恒温恒湿机组。
小型分散式中央空调系统：专业界面
施工：室外机平台及通风百叶、噪音；
结构：承重设备；
电力：电源（通过多路接头送至室外机）、室内机控制面板
给排水：冷凝水排放路径。
空调末端设备：
风机盘管（=风机+盘管），空气处理机组（“大风机盘管”）
空调终端设备：专业接口
建筑：空调机房、进风百叶及风井、层高、噪声防护；
结构：设备承重（标准700kg/m²，实际约500kg/m²），设备基础（条形，整体）；
电气配电：（380V、风机盘管220V、配备照明系统）、弱电控制（温度、水阀、风阀）；
给排水：冷凝水排放（地漏）、供水（加湿）、洗涤池（清洗过滤器）、喷淋系统。
新风+风机盘管系统空调房区（低端办公室）
总新风系统系统空调房面积（普通商业、超市）
总新风系统空调机房面积（会议、影剧院、高端商务：组合式空调机组）
空调冷热源设备：
风冷热泵（风冷冷热水机组）：
风冷热泵机组：专业界面
建筑：放置风冷热泵（屋顶、室外），通风良好，隔音；
结构：设备承重（暖通提供数据）、设备基础（重量）、水管重量、隔振；
电：配电（用电大，附近有380V变压器），冬季采暖用电略高，弱电控制（BA，水系统）；
给排水：冷凝水排放（冬季除霜）、给水（风干补水）。
水冷式冷水机组（离心式、螺杆式）：
地源热泵冷热水机组（离心式、螺杆式）：
水冷冷水机组和地源热泵机组：专业界面
施工：制冷机房（主机、空调循环水泵）、隔音、抗振；
地源热泵系统：室内埋管区（地下室层下、绿化带下、巷道下）
结构：设备承重（暖通提供资料）、设备吊装孔（机组一般设在地下室）和运输通道承重、水沟（建筑垫层？结构部分成水沟）、设备地基（重量）、水管重量、绝缘振动
电力：配电（用电大，附近380V变压器），夏季季节性负荷冷水机组恒温恒湿机品牌，冬夏季负荷热泵机组，水泵配电，弱电控制（BA，水系统）；
给排水：机房设有集水井，用于排水和给水（排空补水）；
水冷机组：冷却塔补水（大水量：循环水量的1.5%，独立水泵和水位控制）。
冷藏室设备布置原则：
1、同类设备集中布置；
2、先大后小（主机、子流域）；
3、集中集水位置，方便管线进出机房；
4、管线高度分散，机房连接管线标高进退余地大。
机房内设备的最低净空要求：
单元与墙：1m； 机组与配电柜：1.5m；
单元与单元与单元及其他设备：1.2m；
机组及其上管、烟道、电缆桥架：1m；
主通道宽度：1.5m；
宜预留与蒸发器、冷凝器等长的维修距离；
水泵间距如下（《建筑给排水设计规范》第3.8.14条）：
机房内应设有维修水泵的场所。 检修场地的大小应根据水泵或电机的大小而定，壁挂式配电柜和控制柜周围应有不少于0.7m的通道。 渠道宽度不应小于1.5m；
冷藏室布局的三种典型平面：“日式、网状、L型”
冷却塔：水与空气直接接触进行热交换
冷却塔：专业界面
施工：冷却塔安装位置（屋顶、室外绿化带、建筑地面）、隔音；
结构：冷却塔重量（较重）、地基（重量与冷却塔相当，视甲方订购的设备而定）、水管重量、隔振；
电气：配电、弱电控制（BA、水系统）；
给排水：补水、控制水位。

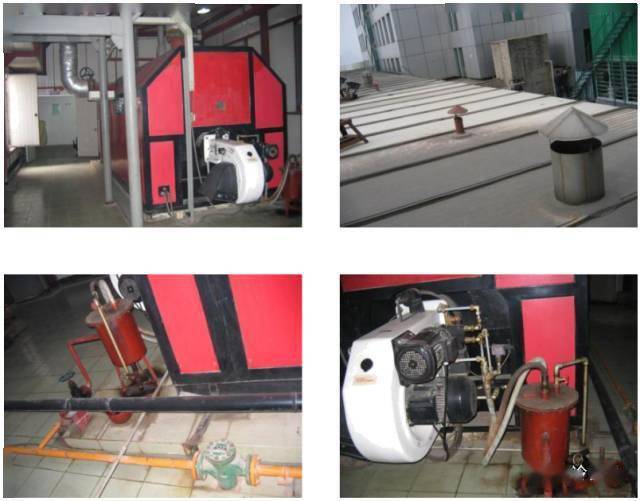

锅炉：
负压锅炉：直燃式LiBr（溴化锂）机组（气、油）电热水（汽）锅炉。
建筑：锅炉房位置（一楼、地下一层、屋顶，负压锅炉可设在地下二层）、防爆孔（10%锅炉房面积、轻-120kg/m²或玻璃屋顶）、两个消防出口（一个是直接的，另一个可能是间接的），烟囱井。
结构：锅炉承重（暖通提供资料）、设备吊装孔及输送通道承重、水沟（建筑垫层？结构部分成型）、地基（重量）、水管重量。
电气：燃气报警及联动系统。
给排水：采用气体灭火或喷水灭火系统，锅炉房设集水井排水，大型蒸汽锅炉房设污水冷却池。
空调冷热源设备：
房间末端热交换介质氟系统：VRV多联系统、分体空调
水系统：冷（热）主机、锅炉、城市冷热水管网提供空调冷热水室内热量排放到室外介质（室外热量被吸入室内介质）
水冷式：室内空调末端->水->氟利昂压缩->水->冷却塔->大气->土壤
风冷式：室内空调末端->水->氟利昂压缩->风冷冷凝器->大气室内末端设备布置
集中式：空气处理机组集中布置在空调机房内，服务于一个或多个空间：商场（超市）、影剧院、会议厅、宴会厅、机场候机大厅等人流量大的场所； 写字楼A的办公室
分散式：新风机组集中设置，风机盘管系统分室布置
典型系统示例：
风冷氟系统：VRV系统（一般为分布式系统）
水冷氟系统：水源VRV系统（一般为分布式系统）、水冷恒温恒湿机组、水环热泵风冷水系统：风冷热泵系统（可构成集中式或分散式系统）
水冷水系统：水冷冷水机+锅炉； 地源热泵系统（可组成集中式或分散式系统）
通风排烟系统
风机：离心式、轴流式、贯流式； 高温型； 单速、双速
出风口：送风口、排烟口挡板：排烟挡板（280℃），防火
通风系统自然通风：
机械通风、全面通风、局部通风、正常通风、事故通风、人防通风（净化型、滤毒型、隔离型）。
防烟系统（增压送风系统，又称正压送风系统）：
防烟楼梯间（非封闭式楼梯间）、前室（共用前室）、避难层、二级安全区
排烟系统：自然排烟、机械排烟。
防烟楼梯间、前室（共用前室）、避难层通道、房间、中庭
加热设备和系统的分类
采暖热源炉：热水锅炉、蒸汽锅炉、电锅炉
市政供热管网：高温热水：70/130℃，低温热水：60/80℃，蒸汽：0～220℃
散热器采暖系统：热水采暖系统（80℃）、蒸汽采暖系统
地暖系统：低温热水（
管道系统及管井要求
风道：空调回风风道、回风风道、新风风道； 排烟管道、排气管道； 进风管、增压送风管； 烟囱（锅炉）、排油管道。
水管空调冷冻水、空调热水、冷却水、冷凝水管； 采暖热水管
蒸汽管：高压蒸汽管、低压蒸汽管
金属与非金属金属风管：镀锌钢板、不锈钢板、铝板
非金属风管：无机玻璃钢、玻璃棉板； 金属水管：无缝钢管、镀锌钢管、不锈钢管
非金属水管：聚丙烯（PPR）、聚乙烯（HDPE、PeRT、PVC）、聚丁烯（PB）
加压和非加压
承压：空调、冷暖气水管、蒸汽管
无压力：风管、冷凝水管（排水管）
◀
▶
◀
▶
◀
▶
